产品特性：精度高	品牌：KYOWA共和	型号：LUR-B-300KNSA1
压力类型：载荷	工作压力：300kN	最小包装数：1
应用领域：机械设备

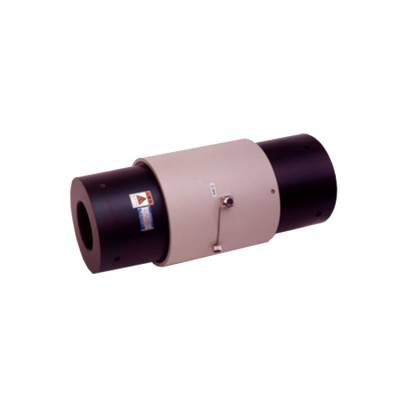

KYOWA共和千斤顶用载荷传感器LUR-B-300KNSA1 ±300kN用

用于千斤顶的载重测量的载荷传感器。额定容量：±10kN～±2MN 长度：100mm（±10kN）, 110mm（±20kN）, 125mm（±30, ±50kN）, 175mm（±100kN）, 255mm（±200, ±300kN）, 330mm（±500kN）, 430mm（±1MN）, 530mm（±1.5MN）, 590mm（±2MN）非线性：±0.2%RO或以内（300kN或以上为±0.5%RO或以内）

特点

1 安装在构造物和千斤顶之间
2 具有多种负载量程
3 容量超过200kN时, 仅实施压缩载荷标定。

LUR-B-SA1

LUR-B-10KNSA1 ±10kN用

规格

性能

额定容量	±10kN
非线性	±0.2%RO或以内
滞后	±0.1%RO或以内
额定输出	1mV/V(2000×10-6应变量)或以上

环境特性

允许使用温度范围	-10～60℃
温度补偿范围	0～60℃
零点温度影响	±0.01%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

*大激励电压	15V AC或DC
推荐激励电压	1～12V AC或DC
输入电阻	350Ω±2%
输出电阻	350Ω±2%
电缆	0.3mm2,4芯屏蔽氯丁橡胶铠装线10m,外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M

机械特性

**过载	200%
重量	约1.4kg (不含电缆)

外形尺寸图

LUR-B-SA1

LUR-B-20KNSA1 ±20kN用

规格

性能

额定容量	±20kN
非线性	±0.2%RO或以内
滞后	±0.1%RO或以内
额定输出	1mV/V(2000×10-6应变量)或以上

环境特性

允许使用温度范围	-10～60℃
温度补偿范围	0～60℃
零点温度影响	±0.01%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

*大激励电压	15V AC或DC
推荐激励电压	1～12V AC或DC
输入电阻	350Ω±2%
输出电阻	350Ω±2%
电缆	0.3mm2,4芯屏蔽氯丁橡胶铠装线10m,外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M

机械特性

**过载	200%
重量	约2.1kg (不含电缆)

外形尺寸图

LUR-B-SA1

LUR-B-30KNSA1 ±30kN用

规格

性能

额定容量	±30kN
非线性	±0.2%RO或以内
滞后	±0.1%RO或以内
额定输出	1mV/V(2000×10-6应变量)或以上

环境特性

允许使用温度范围	-10～60℃
温度补偿范围	0～60℃
零点温度影响	±0.01%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

*大激励电压	15V AC或DC
推荐激励电压	1～12V AC或DC
输入电阻	350Ω±2%
输出电阻	350Ω±2%
电缆	0.3mm2, 4芯屏蔽氯丁橡胶铠装线10m, 外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M

机械特性

**过载	200%
重量	约2.2kg (不含电缆)

外形尺寸图

LUR-B-SA1

LUR-B-50KNSA1 ±50kN用

规格

性能

额定容量	±50kN
非线性	±0.2%RO或以内
滞后	±0.1%RO或以内
额定输出	1mV/V(2000×10-6应变量)或以上

环境特性

允许使用温度范围	-10～60℃
温度补偿范围	0～60℃
零点温度影响	±0.01%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

*大激励电压	15V AC或DC
推荐激励电压	1～12V AC或DC
输入电阻	350Ω±2%
输出电阻	350Ω±2%
电缆	0.3mm2, 4芯屏蔽氯丁橡胶铠装线10m, 外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M

机械特性

**过载	200%
重量	约2.2kg (不含电缆)

外形尺寸图

LUR-B-SA1

LUR-B-100KNSA1 ±100kN用

规格

性能

额定容量	±100kN
非线性	±0.2%RO或以内
滞后	±0.1%RO或以内
额定输出	1mV/V(2000×10-6应变量)或以上

环境特性

允许使用温度范围	-10～60℃
温度补偿范围	0～60℃
零点温度影响	±0.01%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

*大激励电压	15V AC或DC
推荐激励电压	1～12V AC或DC
输入电阻	350Ω±2%
输出电阻	350Ω±2%
电缆	0.3mm2,4芯屏蔽氯丁橡胶铠装线10m,外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M

机械特性

**过载	200%
重量	约2.5kg (不含电缆)

外形尺寸图

LUR-B-SA1

LUR-B-200KNSA1 ±200kN用

规格

性能

额定容量	±200kN
非线性	±0.2%RO或以内
滞后	±0.1%RO或以内
额定输出	1mV/V(2000×10-6应变量)或以上

环境特性

允许使用温度范围	-10～60℃
温度补偿范围	0～60℃
零点温度影响	±0.01%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

*大激励电压	15V AC或DC
推荐激励电压	1～12V AC或DC
输入电阻	350Ω±2%
输出电阻	350Ω±2%
电缆	0.3mm2,4芯屏蔽氯丁橡胶铠装线10m,外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M

机械特性

**过载	200%
重量	约5.2kg (不含电缆)

外形尺寸图

LUR-B-SA1

LUR-B-300KNSA1 ±300kN用

规格

性能

额定容量	±300kN
非线性	±0.5%RO或以内
滞后	±0.5%RO或以内
额定输出	1mV/V(2000×10-6应变量)或以上

环境特性

允许使用温度范围	-10～60℃
温度补偿范围	0～60℃
零点温度影响	±0.01%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

*大激励电压	15V AC或DC
推荐激励电压	1～12V AC或DC
输入电阻	350Ω±2%
输出电阻	350Ω±2%
电缆	0.3mm2, 4芯屏蔽氯丁橡胶铠装线10m, 外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M

机械特性

**过载	200%
重量	约8kg (不含电缆)

外形尺寸图

LUR-B-SA1

LUR-B-500KNSA1 ±500kN用

规格

性能

额定容量	±500kN
非线性	±0.5%RO或以内
滞后	±0.5%RO或以内
额定输出	1mV/V(2000×10-6应变量)或以上

环境特性

允许使用温度范围	-10～60℃
温度补偿范围	0～60℃
零点温度影响	±0.01%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

*大激励电压	15V AC或DC
推荐激励电压	1～12V AC或DC
输入电阻	350Ω±2%
输出电阻	350Ω±2%
电缆	0.3mm2, 4芯屏蔽氯丁橡胶铠装线10m, 外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M

机械特性

**过载	200%
重量	约15kg (不含电缆)

外形尺寸图

LUR-B-SA1

LUR-B-1MNSA1 ±1MN用

规格

性能

额定容量	±1MN
非线性	±0.5%RO或以内
滞后	±0.5%RO或以内
额定输出	1mV/V(2000×10-6应变量)或以上

环境特性

允许使用温度范围	-10～60℃
温度补偿范围	0～60℃
零点温度影响	±0.01%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

*大激励电压	15V AC或DC
推荐激励电压	1～12V AC或DC
输入电阻	350Ω±2%
输出电阻	350Ω±2%
电缆	0.3mm2,4芯屏蔽氯丁橡胶铠装线10m,外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M

机械特性

**过载	200%
重量	约55kg (不含电缆)

外形尺寸图

LUR-B-SA1

LUR-B-1.5MNSA1 ±1.5MN用

规格

性能

额定容量	±1.5MN
非线性	±0.5%RO或以内
滞后	±0.5%RO或以内
额定输出	1mV/V(2000×10-6应变量)或以上

环境特性

允许使用温度范围	-10～60℃
温度补偿范围	0～60℃
零点温度影响	±0.01%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

*大激励电压	15V AC或DC
推荐激励电压	1～12V AC或DC
输入电阻	350Ω±2%
输出电阻	350Ω±2%
电缆	0.3mm2,4芯屏蔽氯丁橡胶铠装线10m,外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M

机械特性

**过载	200%
重量	约85kg (不含电缆)

外形尺寸图

LUR-B-SA1

LUR-B-2MNSA1 ±2MN用

规格

性能

额定容量	±2MN
非线性	±0.5%RO或以内
滞后	±0.5%RO或以内
额定输出	1mV/V(2000×10-6应变量)或以上

环境特性

允许使用温度范围	-10～60℃
温度补偿范围	0～60℃
零点温度影响	±0.01%RO/℃或以内
输出温度影响	±0.01%/℃或以内

电气特性

*大激励电压	15V AC或DC
推荐激励电压	1～12V AC或DC
输入电阻	350Ω±2%
输出电阻	350Ω±2%
电缆	0.3mm2,4芯屏蔽氯丁橡胶铠装线10m,外径7.6mm, 传感器一侧：1108-12A-10-7M, 测量器一侧：PRC03-12A10-7M
