品牌：KYOWA共和	型号：PAV-500KU	压力类型：电压输送型
工作压力：DC12V	输出类型：电压	输出电压：0-5v
精度：0.03	系列：1	电源电压：12V
端口类型：1	工作温度：1℃	封装/外壳：1
特性：1	最小包装数：1	应用领域：机械设备

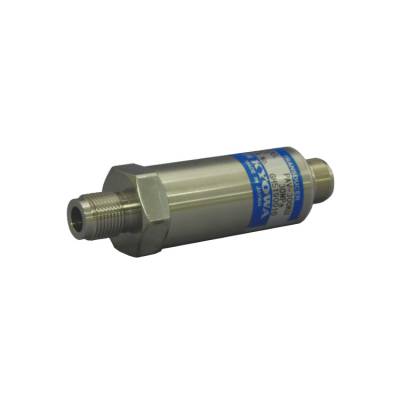

KYOWA共和电压输送型压力传送器PAV-500KU 接头式50MPa用

压力传感器内置应变片式专用放大器, 输出为0～5V的接头式电压输送型压力传送器。*适合测量工业设备的压力, 以及远程测量压力。额定容量：1～50MPa 温度补偿范围：-20～70℃

特点

●抗干扰性强
●高可信性
●**过载高（200％）

PAV-U

PAV-100KU 接头式10MPa用

规格

性能

额定容量	10MPa
非线性	±0.2%RO或以内
滞后	±0.2%RO或以内
输出電圧	0～5V

环境特性

允许使用温度范围	-20～80℃
温度补偿范围	-20～70℃
零点温度影响	±0.03%RO/℃或以内
输出温度影响	±0.02%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
放大器的截止频率	1kHz（截止点的振幅比-3±1dB）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.3mm2,4芯屏蔽氯丁橡胶铠装线3m,外径7.6mm, 传感器一侧：防水插头 1108-12A10-7F 测量器一侧：前端裸线 (屏蔽线没有与主机连接)
电缆引出方式	接头式

机械特性

**过载	200%
重量	约200g（不含电缆）
材料	主机为SUS金属质地，液体接触部位为SUS630
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PAV-U

PAV-10KU 接头式1MPa用

规格

性能

额定容量	1MPa
非线性	±0.2%RO或以内
滞后	±0.2%RO或以内
输出電圧	0～5V

环境特性

允许使用温度范围	-20～80℃
温度补偿范围	-20～70℃
零点温度影响	±0.03%RO/℃或以内
输出温度影响	±0.02%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
放大器的截止频率	1kHz（截止点的振幅比-3±1dB）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.3mm2,4芯屏蔽氯丁橡胶铠装线3m,外径7.6mm, 传感器一侧：防水插头 1108-12A10-7F 测量器一侧：前端裸线 (屏蔽线没有与主机连接)
电缆引出方式	接头式

机械特性

**过载	200%
重量	约200g（不含电缆）
材料	主机为SUS金属质地，液体接触部位为SUS630
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PAV-U

PAV-200KU 接头式20MPa用

规格

性能

额定容量	20MPa
非线性	±0.2%RO或以内
滞后	±0.2%RO或以内
输出電圧	0～5V

环境特性

允许使用温度范围	-20～80℃
温度补偿范围	-20～70℃
零点温度影响	±0.03%RO/℃或以内
输出温度影响	±0.02%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
放大器的截止频率	1kHz（截止点的振幅比-3±1dB）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.3mm2,4芯屏蔽氯丁橡胶铠装线3m,外径7.6mm, 传感器一侧：防水插头 1108-12A10-7F 测量器一侧：前端裸线 (屏蔽线没有与主机连接)
电缆引出方式	接头式

机械特性

**过载	200%
重量	约200g（不含电缆）
材料	主机为SUS金属质地，液体接触部位为SUS630
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PAV-U

PAV-300KU 接头式30MPa用

规格

性能

额定容量	30MPa
非线性	±0.2%RO或以内
滞后	±0.2%RO或以内
输出電圧	0～5V

环境特性

允许使用温度范围	-20～80℃
温度补偿范围	-20～70℃
零点温度影响	±0.03%RO/℃或以内
输出温度影响	±0.02%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
放大器的截止频率	1kHz（截止点的振幅比-3±1dB）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.3mm2,4芯屏蔽氯丁橡胶铠装线3m,外径7.6mm, 传感器一侧：防水插头 1108-12A10-7F 测量器一侧：前端裸线 (屏蔽线没有与主机连接)
电缆引出方式	接头式

机械特性

**过载	200%
重量	约200g（不含电缆）
材料	主机为SUS金属质地，液体接触部位为SUS630
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PAV-U

PAV-500KU 接头式50MPa用

规格

性能

额定容量	50MPa
非线性	±0.2%RO或以内
滞后	±0.2%RO或以内
输出電圧	0～5V

环境特性

允许使用温度范围	-20～80℃
温度补偿范围	-20～70℃
零点温度影响	±0.03%RO/℃或以内
输出温度影响	±0.02%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
放大器的截止频率	1kHz（截止点的振幅比-3±1dB）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.3mm2,4芯屏蔽氯丁橡胶铠装线3m,外径7.6mm, 传感器一侧：防水插头 1108-12A10-7F 测量器一侧：前端裸线 (屏蔽线没有与主机连接)
电缆引出方式	接头式

机械特性

**过载	200%
重量	约200g（不含电缆）
材料	主机为SUS金属质地，液体接触部位为SUS630
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹

标配件	垫片（软铜）

外形尺寸图

PAV-U

PAV-50KU 接头式5MPa用

规格

性能

额定容量	5MPa
非线性	±0.2%RO或以内
滞后	±0.2%RO或以内
输出電圧	0～5V

环境特性

允许使用温度范围	-20～80℃
温度补偿范围	-20～70℃
零点温度影响	±0.03%RO/℃或以内
输出温度影响	±0.02%/℃或以内

电气特性

SN比	50dB或以上
负载电阻	1kΩ或以上
放大器的截止频率	1kHz（截止点的振幅比-3±1dB）
电源	DC12V（10.5～15V），消耗电流30mA或以下
电缆	0.3mm2,4芯屏蔽氯丁橡胶铠装线3m,外径7.6mm, 传感器一侧：防水插头 1108-12A10-7F 测量器一侧：前端裸线 (屏蔽线没有与主机连接)
电缆引出方式	接头式

机械特性

**过载	200%
重量	约200g（不含电缆）
材料	主机为SUS金属质地，液体接触部位为SUS630
保护等级	IP52 (IEC 60529)
安装螺纹	G3/8 外螺纹
